FDM 3D Baskı Nedir? Teknik Detaylar, Avantajlar ve Uygulama Alanları

1. Giriş

Eklemeli imalat dünyası son yıllarda hızlı bir dönüşüm yaşarken, FDM 3D baskı teknolojisi hem endüstriyel üretimde hem de bireysel kullanıcılar arasında en yaygın tercih edilen yöntemlerden biri haline gelmiştir. Fused Deposition Modeling (Eriyik Yığma Modelleme) olarak bilinen bu teknoloji, karmaşık geometrilerdeki parçaları hızlı ve ekonomik bir şekilde üretme imkanı sunarak prototipleme süreçlerinden son kullanım ürünlerine kadar geniş bir yelpazeye hitap etmektedir.

Bu yazıda, FDM 3D baskının temel çalışma prensiplerinden teknik detaylarına, kullanılan malzemelerden uygulama alanlarına kadar kapsamlı bir inceleme yapacağız. İster ürün geliştirme süreçlerinizi hızlandırmak isteyen bir mühendis, ister bu teknolojiye yeni başlayan bir meraklı olun, FDM teknolojisinin sunduğu olanakları ve sınırlamaları detaylı bir şekilde keşfedeceksiniz.

2. FDM 3D Baskı Nedir?

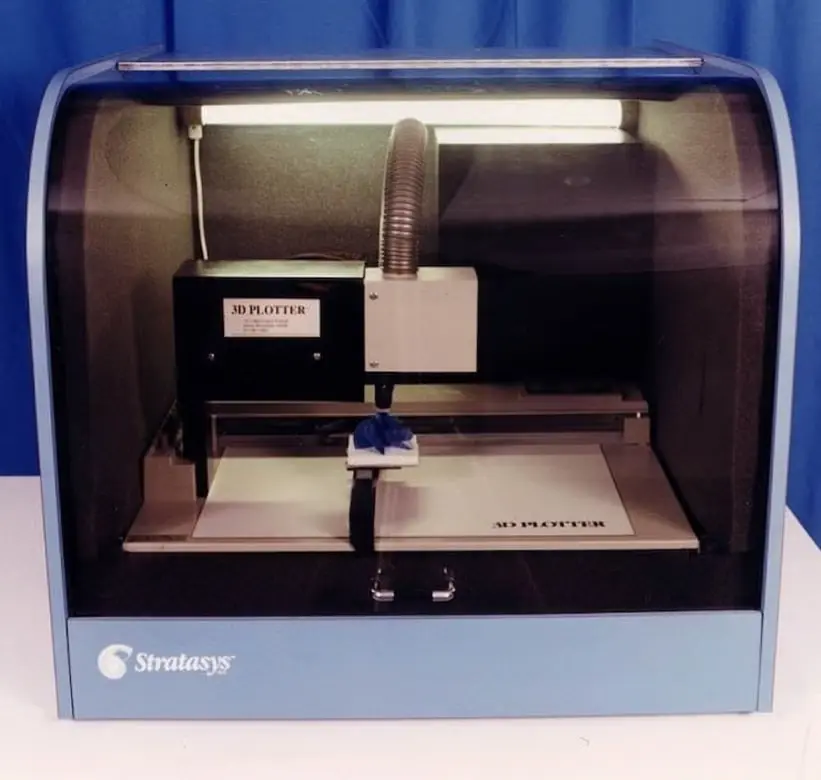

FDM (Fused Deposition Modeling), termoplastik filamentlerin ısıtılarak eriyik hale getirilmesi ve katman katman yığılması prensibine dayanan bir eklemeli imalat teknolojisidir. 1980’lerin sonunda Scott Crump tarafından geliştirilen bu yöntem, günümüzde en yaygın kullanılan 3D baskı teknolojilerinden biridir.

Teknolojinin temel mantığı oldukça yalındır: Plastik bir filament, yazıcının ekstrüder başlığına beslenir, burada ergime sıcaklığına kadar ısıtılır ve nozülden geçirilerek hassas bir şekilde build platform üzerine yerleştirilir. Her katman soğuyarak katılaşır ve bir sonraki katman bunun üzerine eklenir. Bu süreç, dijital tasarım dosyasında belirtilen geometri tamamen oluşturulana kadar devam eder.

3. FDM 3D Baskı Nasıl Çalışır?

FDM baskı süreci birkaç temel aşamadan oluşur:

3D Modelin Hazırlanması

Süreç, CAD yazılımlarında oluşturulan veya 3D tarama ile elde edilen bir dijital modelin STL veya OBJ formatına dönüştürülmesiyle başlar.

Dilimleme (Slicing) İşlemi

3D model, slicer yazılımı kullanılarak yüzlerce veya binlerce ince yatay katmana bölünür. Bu aşamada katman kalınlığı, dolgu oranı, destek yapıları, baskı hızı ve sıcaklık gibi parametreler belirlenir. Slicer yazılımı, yazıcının takip edeceği G-code adı verilen komut dosyasını oluşturur.

Yazdırma Süreci

Yazıcı, G-code dosyasını okuyarak aşağıdaki adımları gerçekleştirir:

1. Platform ve nozül ısıtması: Build platform ve nozül, seçilen malzemeye uygun sıcaklıklara getirilir
2. Filament besleme: Rulo halindeki filament, ekstrüder motoru tarafından nozüle doğru itilir
3. Eriyik ekstrüzyon: Nozülden çıkan eriyik plastik, platform üzerine hassas bir şekilde yerleştirilir
4. Katman katman yapım: Her katman tamamlandıktan sonra platform aşağı iner (veya nozül yukarı çıkar) ve bir sonraki katman eklenir
5. Soğutma: Her katman, bir sonraki katman eklenmeden önce yeterince katılaşır

Son İşlemler

Baskı tamamlandıktan sonra, destek yapıları manuel olarak veya çözücü banyolarında çıkarılır. Parça, gerekirse zımparalama, boyama veya diğer yüzey işlemlerinden geçirilebilir.

4. FDM 3D Baskıda Kullanılan Malzemeler

FDM teknolojisinin en büyük avantajlarından biri, geniş malzeme seçeneği sunmasıdır. Her malzeme farklı mekanik özellikler, ısıl dirençler ve uygulama alanları sunar.

Temel Filament Türleri

PLA (Polilaktik Asit) PLA, en yaygın kullanılan FDM filamentlerinden biridir. Biyolojik olarak parçalanabilir yapısı, düşük ergime sıcaklığı ve kolay işlenebilirliği ile özellikle başlangıç seviyesindeki kullanıcılar için idealdir.

ABS (Akrilonitril Bütadien Stiren) Endüstriyel uygulamalarda tercih edilen ABS, yüksek darbe dayanımı ve ısıl direnci ile bilinir. Otomotiv parçaları, elektronik kasaları ve fonksiyonel prototiplerde yaygın olarak kullanılır.

PETG (Polietilen Tereftalat Glikol) PLA’nın kolay işlenebilirliği ile ABS’nin dayanıklılığını birleştiren PETG, kimyasal dirence ve tokluk özelliklerine sahiptir. Gıda ile temas edebilen uygulamalarda tercih edilir.

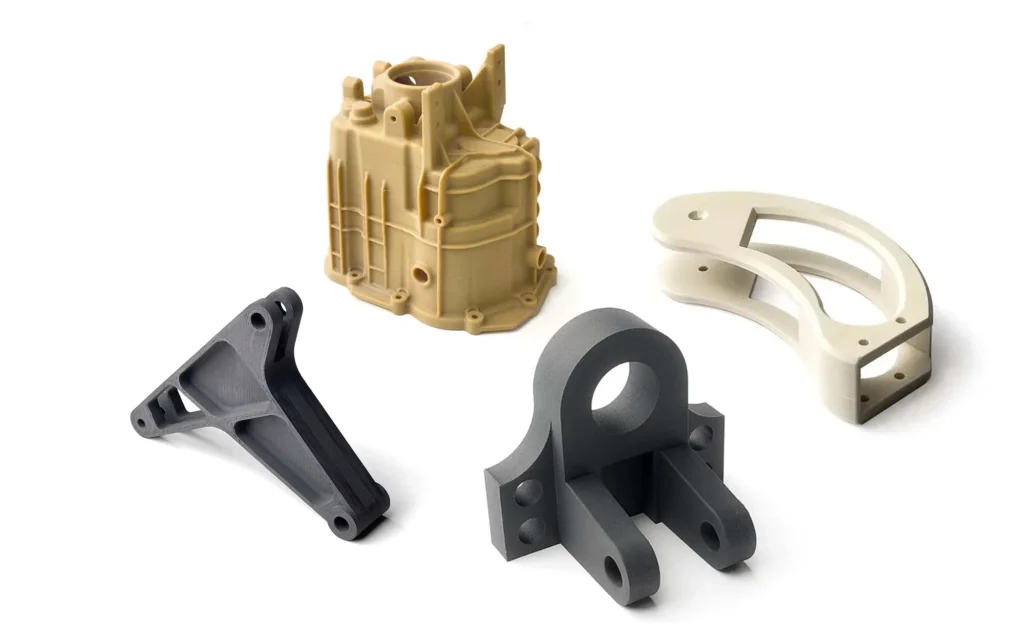

Mühendislik ve Özel Filamentler

Nylon (Poliamid) Yüksek mukavemet, aşınma direnci ve düşük sürtünme katsayısı gerektiren uygulamalarda nylon filamentler kullanılır. Dişliler, rulmanlar ve fonksiyonel mekanik parçalar için uygundur.

TPU ve Esnek Filamentler Termoplastik poliüretan (TPU), elastik ve esnek özellikler gerektiren uygulamalarda kullanılır. Conta, yalıtım elemanları ve darbe emici parçalar için idealdir.

Kompozit ve Takviyeli Filamentler Karbon fiber, cam fiber veya metal tozları ile takviye edilmiş filamentler, standart plastiklere göre çok daha yüksek mukavemet ve sertlik sağlar.

Filament Seçim Tablosu

5. FDM 3D Baskının Teknik Detayları

FDM teknolojisinin performansı, birçok teknik parametreye bağlıdır. Bu parametrelerin doğru ayarlanması, baskı kalitesi ve parça özellikleri açısından kritik öneme sahiptir.

Katman Kalınlığı (Layer Height)

Katman kalınlığı, bir FDM baskının çözünürlüğünü belirleyen en önemli parametrelerden biridir. Tipik olarak 0.1 mm ile 0.4 mm arasında değişir:

• İnce katmanlar (0.1-0.15 mm): Daha pürüzsüz yüzey, daha yüksek detay, ancak daha uzun baskı süresi
• Standart katmanlar (0.2 mm): Kalite ve hız dengesinin optimal olduğu nokta
• Kalın katmanlar (0.3-0.4 mm): Hızlı üretim, ancak katman izleri belirgin

Nozül Çapı

Standart nozül çapı 0.4 mm olmakla birlikte, 0.2 mm ile 1.2 mm arasında farklı çaplar kullanılabilir. Nozül çapı, detay seviyesini, baskı hızını ve mukavemeti doğrudan etkiler.

Dolgu Oranı ve Deseni (Infill)

Parçanın iç yapısını belirleyen dolgu oranı, %0 ile %100 arasında ayarlanabilir:

• %10-20: Görsel modeller, prototip kabuğu
• %30-50: Genel amaçlı fonksiyonel parçalar
• %80-100: Yüksek mukavemet gerektiren yapısal parçalar

Dolgu deseni de önemlidir: ızgara (grid), bal peteği (honeycomb), üçgen (triangular) gibi desenler farklı mukavemet/ağırlık oranları sunar.

Baskı Hızı

Tipik FDM yazıcılar 40-100 mm/s hızlarında çalışır. Yüksek hızlar üretim süresini kısaltır ancak titreşim ve hassasiyet kayıplarına neden olabilir. Detaylı geometrilerde yavaş hızlar tercih edilir.

Platform ve Nozül Sıcaklıkları

Her malzeme için optimal sıcaklık aralığı vardır. Platform sıcaklığı, baskının platforma yapışmasını sağlarken çarpılmayı (warping) önler. Nozül sıcaklığı ise akışkanlık ve katman yapışmasını etkiler.

Destek Yapıları

45 derecenin üzerindeki çıkıntılar ve askıda kalan geometriler için destek yapıları gerekir. Desenekler:

• Yazıcı malzemesinden destek (manuel olarak çıkarılır)
• Çözülebilir destek malzemeleri (PVA, HIPS gibi)

6. FDM 3D Baskının Avantajları

FDM teknolojisi, diğer eklemeli imalat yöntemlerine göre birçok önemli avantaj sunar:

7. FDM 3D Baskının Dezavantajları

Her teknolojinin olduğu gibi, FDM’nin de bazı dezavantajları vardır:

Avantaj-Dezavantaj Karşılaştırma Tablosu

8. FDM 3D Baskının Uygulama Alanları

FDM teknolojisi, çok geniş bir uygulama yelpazesine sahiptir. İşte en yaygın kullanım alanları:

Prototipleme ve Ürün Geliştirme

FDM’nin en yaygın kullanım alanı hızlı prototiplemedir. Tasarımcılar ve mühendisler, fikirlerini hızlıca fiziksel modellere dönüştürerek form, fit ve fonksiyon testleri yapabilir.

Otomotiv Sektörü

Otomotiv endüstrisinde FDM, konsept modelleri, fonksiyonel prototipleri, fikstür ve kalıpları üretmek için kullanılır. Ayrıca özel araç modifikasyonları ve klasik araç yedek parçaları da FDM ile üretilebilir.

Havacılık ve Uzay

Hafif yapısal parçalar, kabin iç elemanları, hava kanalları ve fikstürler havacılık sektöründe FDM ile üretilmektedir. NASA ve SpaceX gibi kuruluşlar, uzay araçlarında FDM parçalar kullanmaktadır.

Medikal ve Sağlık

Anatomik modeller, cerrahi kılavuzlar, özel ortezler ve protezler, dental uygulamalar FDM’nin medikal alandaki kullanımlarıdır. Hasta-spesifik implantlar ve özel tıbbi cihazlar da üretilebilir.

Tüketici Elektroniği

Elektronik cihazların kasaları, koruyucu kapaklar, tutucu aparatlar ve özel aksesuarlar FDM ile hızlıca üretilebilir. Özellikle prototip elektronik cihazların mekanik testlerinde yaygın kullanılır.

Eğitim ve Araştırma

Üniversiteler ve araştırma kurumları, FDM teknolojisini STEM eğitimi, bilimsel görselleştirme ve deneysel araştırmalarda kullanmaktadır. Öğrenciler, teorik kavramları fiziksel modeller üzerinde inceleyebilir.

Mimarlık ve İnşaat

Mimari maketler, konsept sunumları ve yapısal test modelleri FDM ile üretilir. Ayrıca özel yapı elemanları ve dekoratif unsurlar da bu teknolojiyle üretilebilir.

Az Adetli Üretim

Geleneksel üretim yöntemlerinin ekonomik olmadığı düşük hacimlerde, FDM son kullanım parçaları üretmek için kullanılabilir. Özellikle özelleştirilmiş veya kişiselleştirilmiş ürünlerde avantajlıdır.

Jig, Fikstür ve Takım

Üretim hatlarında kullanılan özel tutucular, montaj jingleri ve ölçüm fikstürleri FDM ile hızlıca ve ekonomik olarak üretilebilir.

9. FDM ve Diğer 3D Baskı Teknolojileri Karşılaştırması

FDM’yi daha iyi anlamak için, diğer popüler 3D baskı teknolojileriyle karşılaştırmak faydalı olacaktır.

FDM vs SLA (Stereolithography)

SLA, sıvı reçinenin UV ışınıyla katmanlar halinde sertleştirilmesi prensibine dayanır.

FDM vs SLS (Selective Laser Sintering)

SLS, lazer ışını ile toz halindeki polimerlerin sinterlenmesiyle çalışır.

FDM vs MJF (Multi Jet Fusion)

MJF, HP tarafından geliştirilen, kimyasal ajanların ve ısıl füzyonun birleştiği bir teknolojidir.

10. FDM 3D Baskı Kimler İçin Uygundur?

FDM teknolojisi çok geniş bir kullanıcı kitlesine hitap eder:

Hobiciler ve Ev Kullanıcıları

Düşük giriş maliyeti ve kullanım kolaylığı sayesinde, FDM yazıcılar ev kullanıcıları için idealdir. 3D baskı dünyasına adım atmak isteyenler için mükemmel bir başlangıç noktasıdır. Oyuncaklar, dekoratif objeler, ev eşyaları ve tamir parçaları kolayca üretilebilir.

Girişimciler ve Startuplar

Ürün fikirlerini hızlıca test etmek, prototip üretmek ve ilk müşteri örneklerini hazırlamak isteyen girişimciler için FDM maliyet-etkin bir çözümdür. Yatırım almadan önce konsept kanıtı (proof of concept) oluşturmak için ideal.

Mühendisler ve Tasarımcılar

Tasarım iterasyonlarını hızlandırmak, form-fit-fonksiyon testleri yapmak ve üretilebilirlik analizleri gerçekleştirmek isteyen profesyoneller için FDM vazgeçilmezdir.

Küçük ve Orta Ölçekli İşletmeler

Özel fikstür, takım ve prototip ihtiyaçları olan işletmeler, FDM ile dış kaynak kullanmadan bu parçaları üretebilir. Üretim süreçlerini optimize edebilir ve maliyetleri düşürebilir.

Eğitim Kurumları

Okullar, üniversiteler ve STEM eğitimi veren kurumlar, öğrencilere tasarım, üretim ve problem çözme becerilerini öğretmek için FDM yazıcıları kullanır.

Üretim Şirketleri

Büyük üretim tesisleri bile, hızlı prototipleme, fikstür üretimi ve az adetli özel parça ihtiyaçları için FDM teknolojisinden faydalanır.

11. Sonuç ve Genel Değerlendirme

FDM 3D baskı, eklemeli imalat dünyasının en erişilebilir ve çok yönlü teknolojilerinden biridir. Düşük maliyet, geniş malzeme seçeneği ve kullanım kolaylığı ile hem bireysel kullanıcılar hem de endüstriyel uygulamalar için ideal bir çözüm sunmaktadır.

Katman katman üretim prensibi nedeniyle bazı sınırlamaları olsa da, özellikle prototipleme, fonksiyonel test ve az adetli üretim uygulamalarında rakipsizdir. Teknoloji sürekli gelişmekte; daha hızlı yazıcılar, daha geniş malzeme yelpazesi ve daha yüksek hassasiyet ile FDM’nin uygulama alanları her geçen gün genişlemektedir.

Endüstriyel üretimden eğitime, sağlıktan otomotive kadar pek çok sektörde kullanılan FDM teknolojisi, dijital tasarımları fiziksel gerçekliğe dönüştürmenin en pratik yollarından biridir.

FDM 3D baskıya yatırım yapmayı düşünüyorsanız, öncelikle ihtiyaçlarınızı net bir şekilde belirlemeniz önemlidir. Üretmek istediğiniz parçaların boyutu, gereken mekanik özellikler, tolerans gereksinimleri ve bütçeniz, doğru yazıcı ve malzeme seçiminde belirleyici faktörler olacaktır.

Unutmayın ki FDM, bir araçtır ve diğer tüm araçlar gibi doğru uygulamada en iyi sonucu verir. İhtiyacınıza uygun olmayan bir teknoloji seçmek yerine, projenizin gereksinimlerini profesyonel bir ekiple değerlendirmek her zaman en akıllıca yaklaşımdır.
