3D Tarama ve Tersine Mühendislik

3D Tarama ve Tersine Mühendislik hizmetimizle fiziksel nesneleri hassas bir şekilde dijitalleştiriyor, teknik çizimi olmayan parçaları üretime uygun CAD modellerine dönüştürüyoruz.

Hızlı Teklif Al

Proje dosyanızı yükleyin 2 saat içerisinde fiyat teklifi alın.

Yüklemeleriniz gizli ve güven altındadır.

Mühendislik ve tasarım sürecini simgeleyen, dijital CAD çiziminden fiziksel ürüne dönüşen mekanik parça görseli.

3D Tarama ve Tersine Mühendislik Nedir?

3D Tarama, fiziksel bir nesnenin formunu lazer veya yapılandırılmış ışık (structured light) teknolojisiyle analiz ederek milyonlarca noktadan oluşan dijital bir kopyasını (Nokta Bulutu) oluşturma işlemidir. Tersine Mühendislik ise bu ham tarama verisinin işlenerek, üretime uygun parametrik CAD modellerine (STEP, IGES) dönüştürülmesidir.

ProtoDep olarak, metroloji sınıfı tarayıcılarımızla; kırılmış makine parçalarının onarımından, Otomotiv ve Mobilite sektöründeki rakip ürün analizlerine kadar geniş bir yelpazede hizmet veriyoruz. Elde edilen datayı dilerseniz arşivleyebilir, dilerseniz FDM 3D Baskı hizmetimizle yeniden ürettirebilirsiniz.

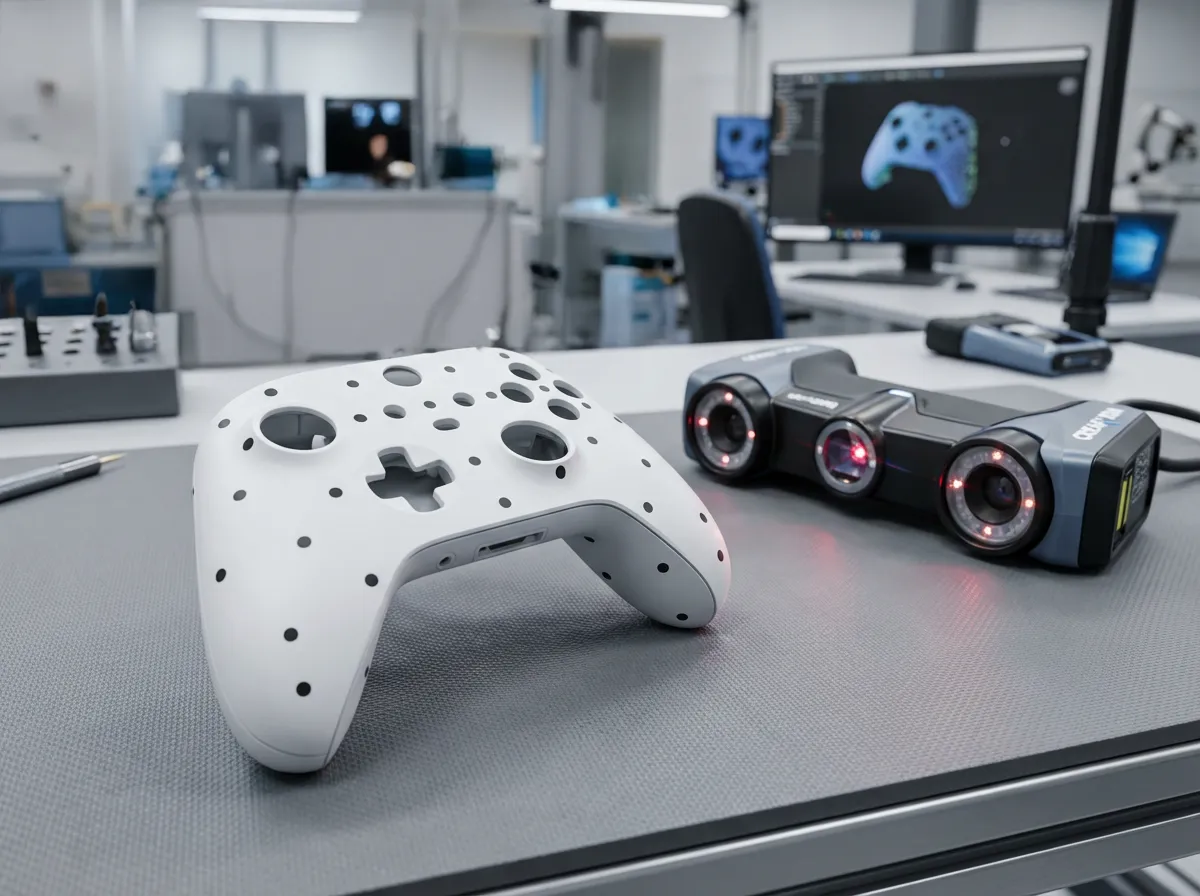

Tersine mühendislik ve 3D tarama işlemi için referans noktaları (marker) ile işaretlenmiş hassas yüzeyli beyaz prototip.

3D Tarama Avantajları

  • Yedek Parça Kurtarma: Üretimi durmuş veya teknik resmi kaybolmuş parçaların birebir kopyalanmasını sağlar.

  • Hassas Kalite Kontrol: Üretilen parçanın CAD datası ile fiziksel numune arasındaki sapmaları (Renk Haritası ile) raporlar.

  • Hız: Karmaşık formları manuel ölçüm aletleriyle (kumpas vb.) ölçmek günler sürerken, 3D tarama ile dakikalar içinde tamamlanır.

  • Temassız Ölçüm: Yumuşak veya deforme olabilen parçaları dokunmadan, formunu bozmadan ölçebilir.

3D Tarama Sınırlamaları

  • Görüş Hattı (Line of Sight): Tarayıcı sadece gördüğü yüzeyi tarar. Parçanın iç kanalları veya gizli boşlukları optik tarama ile görülemez.

  • Yüzey Hazırlığı: Çok parlak, siyah veya şeffaf yüzeylerin taranabilmesi için geçici matlaştırma spreyi uygulanması gerekir.

  • Tersine Mühendislik Süresi: Tarama hızlıdır ancak bu datanın parametrik CAD modeline (Solidworks vb.) dönüştürülmesi mühendislik zamanı gerektirir.

  • Derin Delikler: Lazerin ulaşamadığı çok derin ve dar deliklerin dipleri tam olarak taranamayabilir.

Teslimat Seçenekleri (Hizmet Çıktıları)

İhtiyacınıza göre üç farklı çıktı sunuyoruz:

Mesh Data (STL/OBJ): Doğrudan SLA / DLP Reçine Baskı veya görselleştirme için.
Parametrik CAD (STEP/IGES): Kalıp üretimi ve CNC işleme için düzenlenebilir katı model.
Kalite Kontrol Raporu (PDF): Renk haritası ile ölçüsel sapma analizi.

3D Taramanın En Çok Kullanıldığı Sektörler

Endüstriyel Makine ve Robotik

Kırılan dişlilerin, aşınan pompa fanlarının veya eskiyen üretim hattı parçalarının taranarak, Endüstriyel Makine ve Robotik parkurunun tekrar faaliyete geçirilmesi.

Sektörü İncele

Otomotiv ve Mobilite

Mevcut araç tamponu veya torpidosuna tam uyumlu aksesuar tasarımı için araç yüzeylerinin taranması ve FDM 3D Baskı ile fit-check yapılması.

Sektörü İncele

Medikal ve Sağlık Teknolojileri

Hastanın uzuvlarının taranarak kişiye özel protez, ortez veya alçı kalıplarının tasarlanması.

Sektörü İncele

Mimarlık ve İnşaat

Heykellerin, tarihi eserlerin veya el yapımı modellerin dijitalleştirilerek ölçekli kopyalarının üretilmesi.

Sektörü İncele
Tüm Sektörleri İncele

3D Tarama SSS

Hangi parçalar taranamaz?

Hareketli (sabit durmayan), şekil değiştiren (sıvı, kumaş vb.) veya lazerin ulaşamayacağı iç labirentlere sahip parçalar optik yöntemlerle taranamaz. İç yapılar için CT (Tomografi) tarama gerekir.

Siyah, şeffaf veya parlak yüzeyli parçalar 3D tarama için uygun mudur?

Evet. Lazer ve optik 3D tarama cihazlarının yansıma nedeniyle veri kaybı yaşadığı siyah veya parlak yüzeylerde, mikron kalınlığında özel matlaştırma spreyleri kullanılır. Bu sayede, parçanın orijinal formuna zarar vermeden en zorlu yüzeylerde bile yüksek çözünürlüklü dijital veri elde edilebilir.

3D tarama verisi (STL) doğrudan CNC işleme veya üretim için kullanılabilir mi?

3D tarama çıktısı genellikle ‘nokta bulutu’ veya STL formatındadır ve bu format doğrudan CNC üretimine uygun değildir. Üretim süreçleri için bu verinin uzman mühendislerimiz tarafından ‘Tersine Mühendislik’ (Reverse Engineering) yöntemiyle parametrik katı modele (STEP, IGES) dönüştürülmesi gereklidir.

Endüstriyel 3D lazer tarama ve kalite kontrol hassasiyeti ne kadardır?

ProtoDep bünyesinde kullanılan endüstriyel 3D tarayıcılar 0.02 mm (20 mikron) hassasiyet sınırına sahiptir. Bu yüksek doğruluk oranı, havacılık ve otomotiv gibi dar toleranslı sektörlerin kalite kontrol, sapma analizi ve boyutsal muayene ihtiyaçlarını tam olarak karşılar.

Yerinde (mobil) 3D tarama hizmeti ile büyük parçalar ve makineler taranabilir mi?

Evet. Taşınması zor veya imkansız olan ağır sanayi makineleri, kalıplar, araç gövdeleri veya tesis bileşenleri için mobil 3D tarama cihazlarımızla yerinde hizmet sunuyoruz. Taşınabilir lazer sistemlerimizle sahada hızlı ve yüksek hassasiyetli dijitalleştirme yapmaktayız.

Tersine mühendislik aşamasında taranan model üzerinde tasarım değişikliği yapılabilir mi?

Kesinlikle. Tersine mühendislik sürecinde, taranan parçanın orijinalindeki aşınmalar ve hatalar düzeltilebilir. CAD modelleme aşamasında parçanın formu revize edilebilir, yeni montaj delikleri eklenebilir veya performans artırıcı tasarım iyileştirmeleri (Design Optimization) yapılabilir.
