Fonksiyonel Test Prototipleri
Fonksiyonel Test Prototipleri üretimimizle tasarımlarınızı gerçek dünya koşullarında doğruluyor; ısı direnci, darbe dayanımı ve montaj uyumluluğu için en doğru malzemeyi kullanıyoruz.
Proje dosyanızı yükleyin 2 saat içerisinde fiyat teklifi alın.
Yüklemeleriniz gizli ve güven altındadır.
Fonksiyonel Prototip Nedir?
Fonksiyonel Test Prototipleri, bir ürünün sadece görsel formunu değil; mekanik dayanımını, ısı direncini ve çalışma performansını doğrulamak için üretilen, nihai ürüne en yakın özelliklere sahip modellerdir.
ProtoDep olarak, SLS 3D Baskı Hizmeti ve Endüstriyel FDM teknolojilerini kullanarak, ürününüzün “Çalışır (Works-like)” versiyonunu üretiyoruz. İster bir otomobil motorunun yanındaki manifold, ister defalarca açılıp kapanan bir klips olsun; doğru malzeme seçimiyle (Örn. Karbon Fiber Takviyeli Naylon) kalıp yatırımına girmeden önce tasarımınızı garanti altına alıyoruz.
Fonksiyonel Prototip Avantajları
Risk Yönetimi: Tasarım hatalarını (çatışma, kırılma, montaj sorunu) kalıp üretilmeden önce tespit eder.
Saha Testi: Ürün, laboratuvar ortamından çıkıp gerçek kullanım koşullarında (sıcak, soğuk, titreşimli) test edilebilir.
Maliyet: Metal yerine kompozit plastikler kullanılarak test maliyetleri düşürülür.
Fonksiyonel Prototip Sınırlamaları
Malzeme Farkı: Prototip malzemeleri, enjeksiyon plastiklerini %90-%95 oranında taklit eder, birebir aynısı olmayabilir.
Yüzey Pürüzlülüğü: Dayanıklılık odaklı olduğu için görsel (kozmetik) kalite ikinci plandadır (ancak iyileştirilebilir).
Anizotropi: 3D baskı parçaları, üretim yönüne bağlı olarak dikey eksende (Z ekseni) yatay eksene göre daha zayıf olabilir.
Tolerans: Seri üretim çelik kalıba göre toleranslar biraz daha geniştir (±0.1mm – ±0.3mm).
Test Türüne Göre Üretim Tablosu
| Test Türü | Önerilen Teknoloji & Malzeme | Hedef |
| Isı ve Akışkan Testi | SLA (HTR Reçine) veya SLS (PA12) | Yüksek sıcaklıkta deformasyon ve sızdırmazlık. |
| Darbe ve Düşme Testi | FDM (ABS) veya SLA (Tough Resin) | Tokluk ve kırılma direnci. |
| Montaj (Fit) Testi | SLA (Standart Reçine) | Parçaların birbiriyle uyumu ve boşluk kontrolü. |
| Mekanizma Testi | SLS (PA12) | Dişli, menteşe ve hareketli parçaların ömrü. |
Kullanılan Kritik Malzemeler
Ağır yükler için Karbon Fiber Takviyeli Naylon, esnek contalar için TPU-E Esnek Filament ve yüksek sıcaklıklar için HTR Yüksek Isı Reçinesi gibi mühendislik malzemeleri kullanıyoruz.
Fonksiyonel Testlerin Kritik Olduğu Sektörler
Otomotiv ve Mobilite
Araç üstü testlerde (On-vehicle testing); titreşime, yakıta ve motor sıcaklığına maruz kalan hava emiş kanalları ve braketlerin doğrulanması.
Sektörü İnceleTüketici Elektroniği

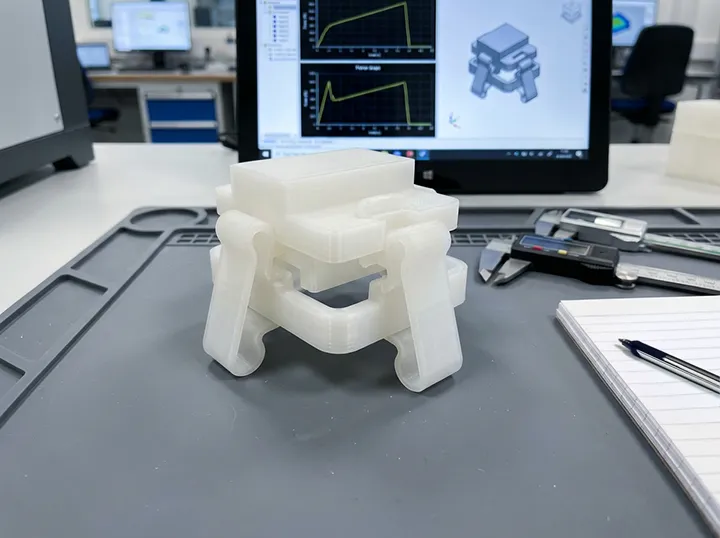

El terminalleri ve kumandaların snap-fit (tırnaklı) kapaklarının açma-kapama ömrünün ve düşme dayanımının test edilmesi
Sektörü İncele
Endüstriyel Makine ve Robotik
Üretim hattında kullanılacak robot tutucuların (grippers) ve fikstürlerin yük altındaki performansının ve ergonomisinin denenmesi.
Sektörü İncele
Medikal ve Sağlık Teknolojileri
Cerrahi aletlerin ergonomisi ve Biyouyumlu Dental Reçine kullanılarak sterilizasyon süreçlerine dayanıklılığının test edilmesi.
Sektörü İnceleTasarım ve Test Rehberi
3D baskı fonksiyonel prototiplerin mekanik dayanımı enjeksiyon parçalarıyla nasıl karşılaştırılır?
SLS ve FDM gibi endüstriyel 3D baskı teknolojilerinde kullanılan Karbon Fiber takviyeli Nylon malzemeler, geleneksel plastik enjeksiyon parçalarının mekanik mukavemet değerlerine %90 oranında yaklaşır. Bu yüksek dayanım sayesinde prototipler; darbe, çekme ve eğilme gibi zorlayıcı fonksiyonel testlerde ve mühendislik doğrulamalarında güvenle kullanılabilir.
3D baskı parçalarda sızdırmazlık ve basınç testi uygulaması nasıl gerçekleştirilir?
Şeffaf reçine (SLA) veya özel kimyasal emprenye (sealing) işlemi uygulanmış SLS parçalarla hem sıvı hem de hava sızdırmazlık testleri gerçekleştirilebilir. Bu yöntemle yakıt depoları, manifoldlar ve pnömatik bileşenlerin belirli basınç seviyeleri altındaki performansı ve sızdırmazlık kabiliyeti doğrulanabilir.
Yaşayan menteşe (living hinge) ve hareketli mekanizmaların dayanıklılık testi prototiplerde mümkün müdür?
Evet. Özellikle Naylon-Like (PA) veya PP-Like (Polipropilen benzeri) teknik reçineler, yüksek yorulma direncine sahiptir. Bu malzemeler ‘Yaşayan Menteşe’ testlerinde binlerce açma-kapama döngüsüne deforme olmadan dayanarak, ürünün seri üretim öncesi mekanik ömür doğrulamalarının yapılmasını sağlar.
Mühendislik prototiplerinde termal dayanım limitleri ve yüksek ısı testleri nasıl yapılır?
Prototip üretiminde kullanılan standart malzemeler genellikle 50-60°C’ye kadar dayanıklıdır. Ancak HTR (Yüksek Isı Reçinesi) veya PEEK bazlı özel mühendislik malzemeleriyle üretilen parçalar, 280°C’ye kadar çıkan ekstrem termal testlere ve ısı sapma (HDT) ölçümlerine olanak tanır.
Dış ortam testleri için uygun mudur?
Evet. UV direnci yüksek ASA veya PETG malzemelerle, güneş ışığı ve yağmur altında uzun süreli saha testleri (field testing) yapılabilir.
Teslim süresi nedir?
Fonksiyonel prototipler genellikle 3D baskı teknolojileriyle üretildiği için, parça boyutuna göre 1-3 iş günü içinde kargoya verilir.
